PanasonicリアビューカメラCY-RC90KDをエクリプスAVN-R9Wに取付

スズキ エブリィDA17Vに、Panasonicゴリラ用に購入したリアビューカメラ。窓にはシールドパネルを貼り付けてあるので、後ろは全く見えない。消火栓標識にぶつけたこともあり、気にしていた。

接続が以外に面倒なのでそのままの状態で保管していた。

今回、イクリプスAVN-R90Wを取り付けたので、ゴリラ用(ストラーダ用)カメラをアタッチメントも準備して取り付けた。いい塩梅である。

準備したのは、イクリプス用4ピン変換ケーブル(ONLY one社B3)。



金具でバッグカメラ取付キット(First create社-BC1)

FIRST CREATE スズキ・マツダ・日産・三菱用バックカメラ取付キット FC-BC1

FIRST CREATE スズキ・マツダ・日産・三菱用バックカメラ取付キット FC-BC1

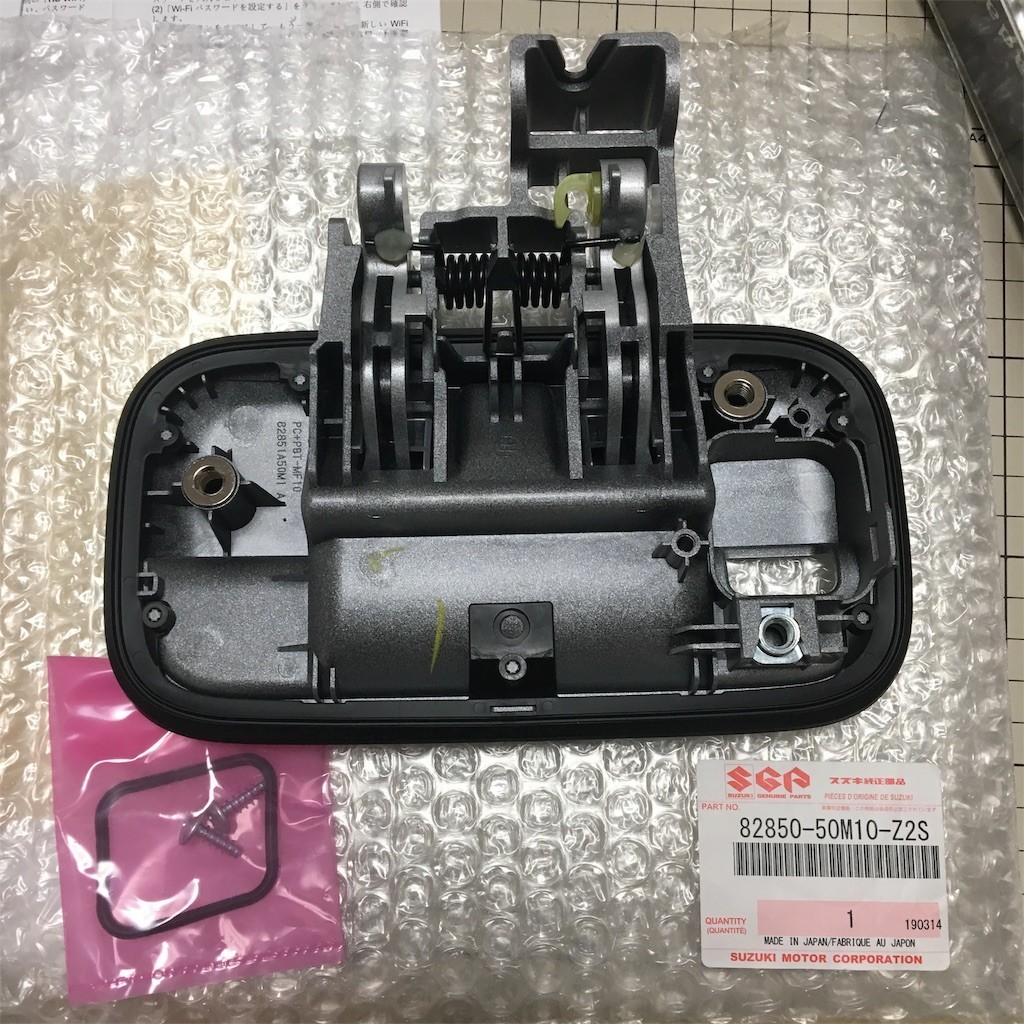

純正バッグドアハンドル(82850-50M10-Z2S)。これはAmazon不可。楽天から入手した。

f:id:SnackRed:20190929095407j:image

f:id:SnackRed:20190929095411j:image

カメラは説明書通りすんなりとセット出来たが、付属のビスは使えない。

この時点でカメラの動作確認をする。

次は、バッグドアに取り付けることに。

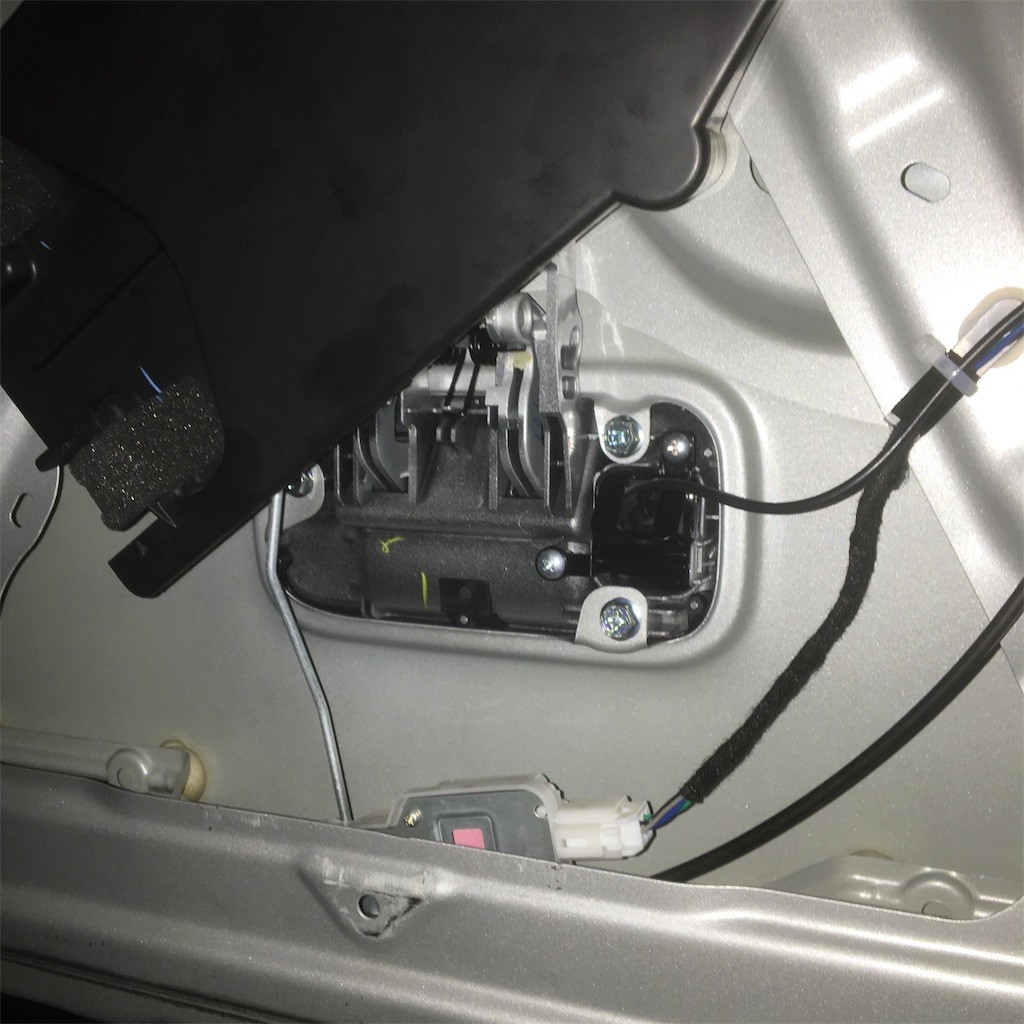

見慣れないプラスチック板がある。外すにはコツがいるようだ。左に回しながら外した。

f:id:SnackRed:20190929121152j:image

f:id:SnackRed:20190929121208j:image

配線を裏側に通して、ゴム製の蛇腹を通す。

これが厄介だった。ここまで1時間。このゴムの取付などで左手の握力が無くなった。

f:id:SnackRed:20190929121407j:image

あとは、天上裏を通して、サイドピラーを通して、ナビの後ろにケーブルを出す。

同じ色を注文したので、いい感じ。ハッキリと後ろが見えるようになった。

f:id:SnackRed:20190929121606j:image

約2時間の作業。最後に水滴防止スプレーを塗布して完了。
